詳細說明：

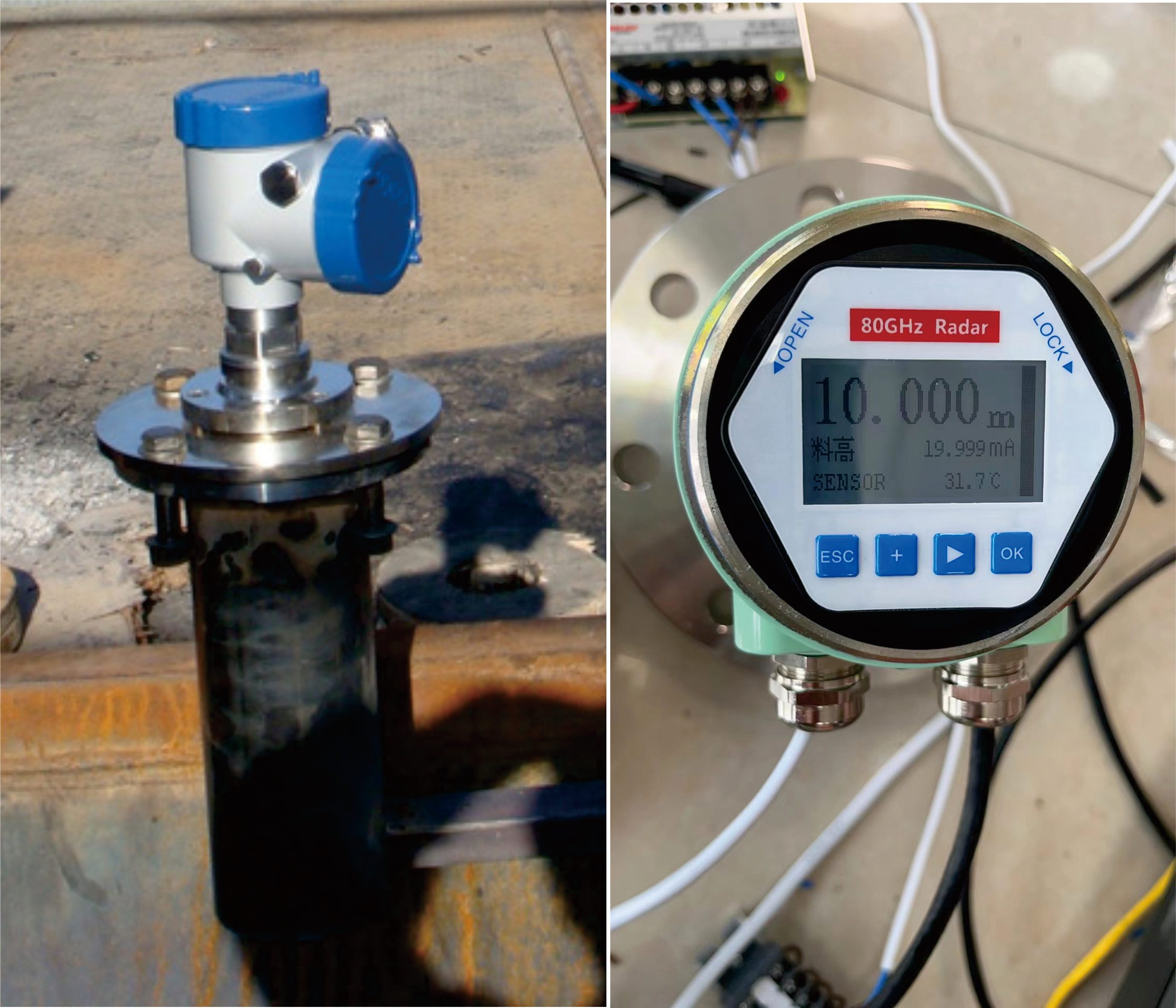

　　產品概述
76-81GHz雷達物位計是一款采用調頻連續波(FMCW)原理的雷達產品

，可廣泛應用于測量液體

、漿料及粘稠物等的距離、料高

、體積、重量及明渠流量

，也可用于測量粉末

、顆粒、塊狀等固體介質

。即使在多粉塵

、有攪拌的應用場合中

，也可以穩定測量

。支持二線制和四線制應用。產品最大量程可以達到120m, 盲區最小可以做到0.08m

。由于工作頻率更高，波長更短

，所以尤其適合固體應用

，通過透鏡天線發射并接收電磁波的工作方式，在高粉塵

、惡劣溫度環境下（+200℃）具有獨特的優勢。

測量原理
雷達物位計通過天線發射調頻連續波信號（76-81GHz）

，頻率線性增加

，并以光速在空間內傳輸

，遇到被測介質表面發生反射

，被同一天線接收

，發射信號頻率與接收信號頻率的頻率差與被測距離成正比

。采集到的頻率差信號，經快速傅里葉變換（FFT）得到反射回波的頻譜，并以此計算得出待測目標的距離

。

主要優勢

（1）采用高達76-81GHz高頻雷達物位計的發射頻率，實現更緊湊的射頻架構
，更高的信噪比
。
（2）5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度
，可用于計量級。
（3）最窄3°天線波束角
，能量更集中
，具有更強抗干擾能力和更高可靠性。
（4）測量盲區更小
，對于小罐測量也會取得較好效果。
（5）波長更短
，對于小顆粒介質與傾斜的介質表面具有更好的反射特性
。
（6）測量靈敏、刷新速度快
、天線尺寸小、安裝簡便
、牢固耐用
、免維護。
（7）非接觸式測量
，無磨損，無污染
，可測量液體和固體介質
。
（8）采用二線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
，節省成本
。
（9）采用先進微處理器和獨特回波處理技術
，可適用于各種復雜工況
。幾乎不受溫度、壓力
、水蒸汽
、粉塵等復雜工況的影響。
（10）發射功率極低
，可安裝于各種金屬
、非金屬容器內，對人體環境均無傷害
。
（11）帶有按鍵的顯示屏可方便設置儀表的參數。

技術規格

發射頻率	76-81GHz ，調頻掃描頻率寬度5GHz
測量范圍	（0.08~120）m
測量精度	±1mm
波束角	3° 、8°
使用介電常數范圍	>=2
供電范圍	（18~28）VDC（＜1W）、220VAC
通訊方式	HART/MODBUS總線
信號輸出	4~20mA/HART總線或 RS485/MODBUS總線
故障輸出	3.6mA 、22mA、保持
現場操作/編程	128×64 點陣顯示屏/四按鍵可配置上位機設置軟件
環境溫度/濕度	(-40~85)℃/≤95%RH
外殼材質	鋁合金或不銹鋼可選
天線類型	透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱片/石英隔離法蘭盤
過程壓力	(-0.1~4)MPa
產品尺寸	φ100*270mm
電纜入口	M20*1.5或NPT1/2＂
推薦線纜	AWG18或0.75mm²
防護等級	IP68
安裝方式	螺紋或法蘭
凈重/毛重量	2.480Kg/2.995Kg
包裝箱尺寸	282832cm
介質耐溫	-40℃—130℃（高溫需定制）

安裝基本要求
天線發射微波脈沖時，都有一定發射角

。從螺紋或法蘭下邊緣到被測介質表面之間，微波發射角所輻射的區域內

，不得有障礙物

。因此安裝時應盡可能避開倉內設施，如：人梯

、限位開關

、加熱設備

、支架等

。否則將導致測量錯誤。另外須注意微波發射角度輻射區域不得與加料料流相交

。必要時

，須在空倉時進行“虛假回波學習”

。安裝儀表時還要注意：最高料位不得進入儀表的測量盲區

，儀表距倉壁必須保持一定的距離。儀表的安裝盡可能使天線的發射方向與被測介質表面垂直

。避免震動的安裝場合

。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。

推薦的安裝位置
（1）安裝在倉體直徑的（1/4-1/6）處距離倉壁最小保持200mm的水平距離否則很可能產生錯誤讀數

。注：①基準面 ②容器中央或?qū)ΨQ軸
（2）有堆料的倉體，垂直入射料面

。由于傾斜的固體表面會造成回波衰減

，甚至丟失信號的問題，透鏡天線要盡量垂直入射料面

，若料面不平，堆角大推薦使用萬向法蘭

，來調整透鏡天線角度
雷達液位計安裝位置示意圖

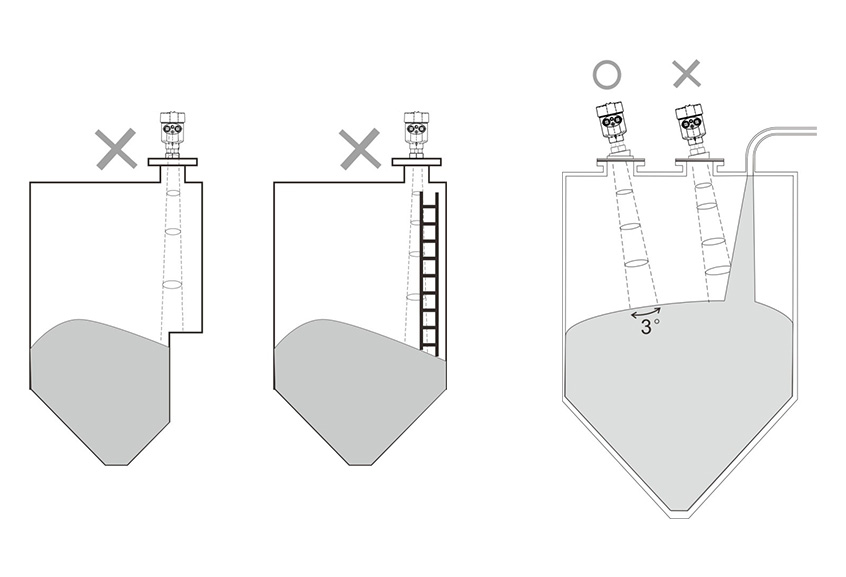

典型的安裝錯誤
（1）高精度物位雷達測量保證波束范圍內沒有干擾物

，如人梯，臺階等

。
（2）儀表安裝應保證天線波束避開進料口

，并垂直入射料面

。

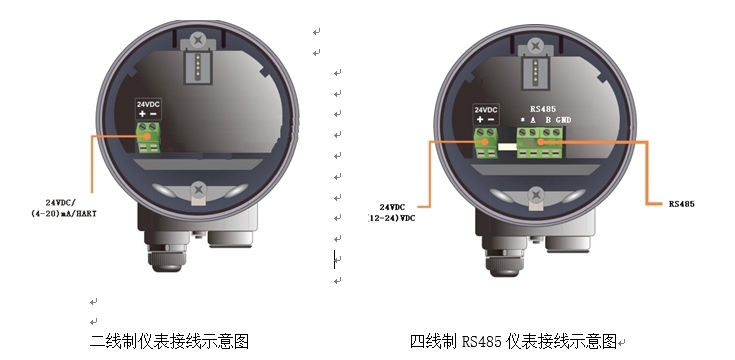

電氣連接
所有的電氣連接工作必須在斷電的條件下進行

，請遵守當?shù)仉姎獍惭b規程的要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員完成

。請檢查儀表的銘牌以確保提供的產品規格符合您的要求

。請確保所供電源電壓與儀表銘牌上的要求一致

。

電纜線選擇

型號	電纜線要求
(4～20) mA/HART（二線制）	供電電源和輸出電流信號共用一根的兩芯帶屏蔽層的電纜線。
(4～20) mA/HART（四線制） RS485/MODBUS(四線制)	供電電源和電流信號分開，使用兩根兩芯帶屏蔽層的電纜線。
通用要求	電纜規格：推薦使用AWG18或0.75mm² ；具體供電電壓范圍參見儀表銘牌上的技術數據 ；對于本安型須在供電電源與儀表之間加一個安全柵。
