名稱：YLSR-10S阻旋式料位開關

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司阻旋料位開關

，燁立是專業生產阻旋料位開關廠家

，而且阻旋料位開關價格優惠

，量大從優

！阻旋物位開關的工作原理是利用永磁電機帶動葉片旋轉

，當被檢測物料上升至葉片位置時，葉片轉動受阻

，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號

，并切斷電源使葉片停止轉動。當料位下降時

，葉片阻力消失

，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力

，比重大時調整彈簧拉力到強或zui強

，反之則調整至弱或zui弱。

一

、技術參數
1．供電電源：220VAC(A),110VAC(B),12VAC(C) ,24VDC,50/60Hz
2．消耗功率：3W
3．觸點容量：5A/250VAC SPDT(單刀雙擲)
4．葉片轉速：逆時針1r.p.m.(轉/分)
5．力矩：10kg·m (1.0N·m)
6．物料密度：≥0.4 g/cm³
7．工作溫度：-10~80℃(zui高溫可達300℃)
8．絕緣阻抗：≥100MΩ(500VDC)
9．介電強度：1500V 1min
阻旋液位開關接線

二

、扭力調整
1．用戶可根據被測物料的比重大小進行阻旋料位開關扭力調整。當被測物比重大時

，可將彈簧扭力調至強或zui強的位置

，此時開關的靈敏度較差；當被測物料的比重較小時

，可將拉力彈簧調至弱或zui弱

，此時開關的靈敏度較好。

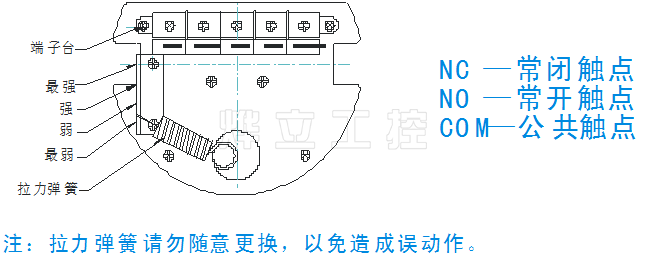

2．具體方法：打開接線盒

，將扭力彈簧靠近多孔一端拿出

，根據需要插入對應的孔中（靠近端子臺的孔扭力zui強）。
※ 注：拉力彈簧請勿隨意更換

，以免造成誤動作

。

三、安裝注意事項
1．接線盒入線口必須朝下

，電纜固定螺母必須鎖緊

。
2．送電時應確認電源電壓與阻旋開關上標識的電壓相同。
3．被控制線路的負載必須與阻旋料位開關的觸點容量相匹配

。
4．阻旋開關應避免安裝于落料口下

，以減少物料沖擊葉片及誤動作；當無法避免時

，可在葉片上方安裝防護板

。
5．軸長可調整型阻旋開關在現場解體安裝時，鋼絲繩接頭與傳動軸聯接時

，鎖緊螺母必須涂上缺氧膠

，然后再用扳手鎖緊。
6．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體

。

四

、故障現象原因分析排除方法
1 物料達到時，葉片仍轉動 葉片尺寸與物料比重不符重新確定葉片尺寸
2 葉片變形或傳動軸變形彎曲物料沖擊力太大葉片上方增加防護板或做其它防護措施
3 葉片不轉動 1．電源未接好檢查線路將線接好 2．馬達燒壞與本公司聯系更換馬達
