名稱：YEH3000X2中英文菜單二線制超聲波液位計

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

衷心感謝您選購本公司超聲波液位計，燁立是專業生產超聲波液位計廠商，而且超聲波液位計價格優惠

，量大從優！本儀表包含多項專利技術

，具有安全、清潔、精度高、壽命長

、穩定可靠、安裝維護方便等特點

，適用酸

、堿、鹽等防腐領域

。
本儀表可通過4~20mA連接到顯示表或各種DCS系統中

，為工業的自動化運行

，提供實時的液位數據

。
中英文智能雙菜單二線制超聲波液位計
產品特點：中英菜單、自選語言

、操作簡單

、輕松讀數。

適用多種工況：空間距離

、污水深度

、河道水位、儲罐液位等

。

1.產品參數

測量范圍：0~5

、10、15

、25m（根據實測量程選定）

盲區：0.25~0.8m

測距精度：0.25%-0.5%（標準條件）

測距分辨率：1mm

壓力：4個大氣壓以下

儀表顯示：全中文（英文）液晶顯示

模擬輸出：4~20mA

供電電壓：DC24V/1W

、DC12V/1W

環境溫度：-20℃~+60℃（可定制高溫型）

防護等級：lP65或lP68

2.鍵盤說明

【SET】：菜單鍵。按【SET】出現密碼界面

，輸入密碼“2000”進入菜單

；選中要設置的菜單項時按【SET】鍵進入?yún)?shù)設置界面

；設置完畢后按【SET】鍵返回菜單。

【▲】：上翻鍵和數字加鍵

。在菜單中該鍵作為菜單的下翻鍵用

；在更改數據時該鍵作為數字加鍵用。

【▼】：下翻鍵和數字減鍵

。在菜單中該鍵作為菜單的下翻鍵用

，在更改數據時該鍵作為數字減鍵用。

【?】：移位鍵和退出鍵

。修改數據時用于數字移動

；在菜單模式下用于退出菜單返回測量界面。

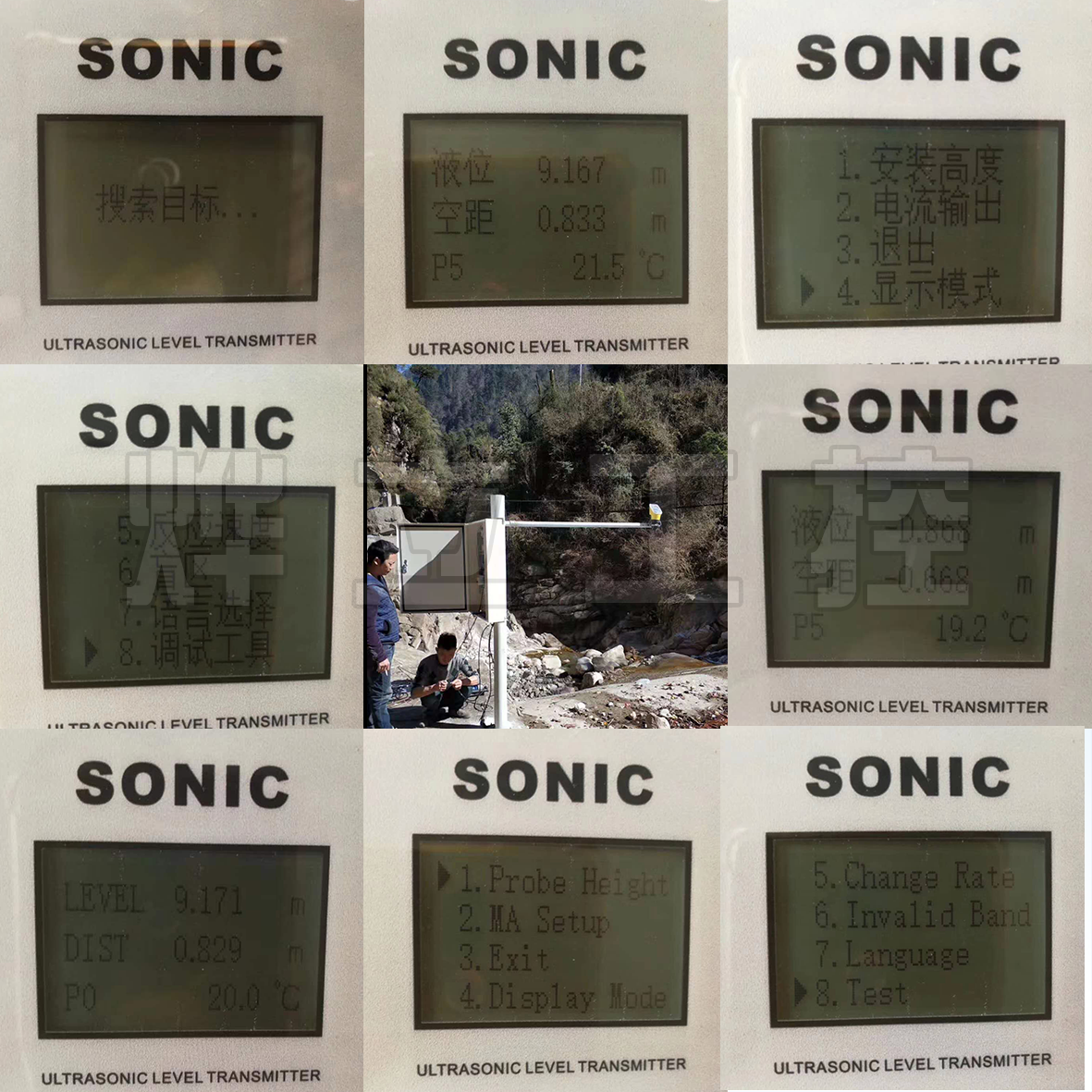

3.顯示界面

超聲波液位計的測量顯示界面如下圖所示：
超聲波液位計中英文顯示界面

首行的是液位值7.855米

；第二行的是探頭面到液面的空氣距離2.147米

；第三行左側指示發波強度，右側表示當前的探頭處的溫度是8.9度

。

4.儀表外形尺寸

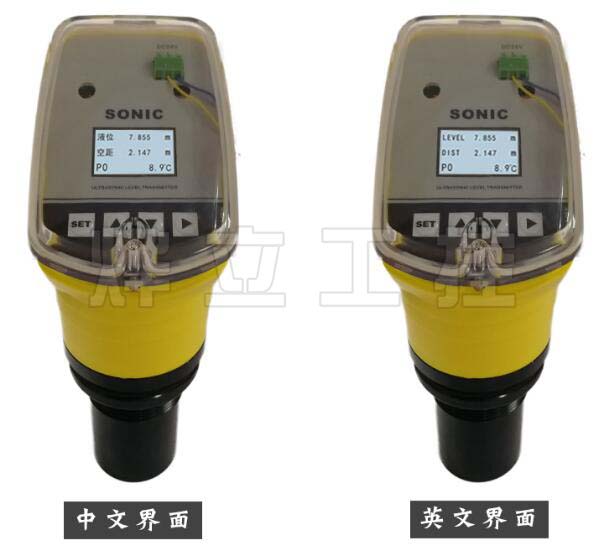

5.中英文界面展示

6.安裝方法：
敞開式工況下一般采用支架安裝方式

，本產品自帶鎖緊螺母或自主定制法蘭安裝。在池或罐安裝儀表處割一個略大于探頭直徑的圓孔（60mm）

，將超聲波液位計探頭放入

，然后將螺母或法蘭自下而上旋緊。安裝必須保證超聲波液位計的探頭面與被測液面垂直

。常見YEH3000X2中英文雙菜單二線制超聲波液位計常見有以下三種安裝方式

。

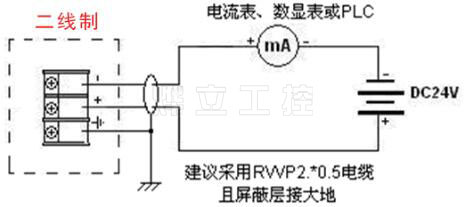

6.1儀表接線
請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好

。如有隔離器更佳

。

6.2安裝參數含義

儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間

，得到測量距離L

，儀表安裝高度TH減去測量距離L將得到當前液位H。儀表量程指儀表能夠測量的距離

，安裝高度TH應小于量程

。儀表盲區指儀表在探頭附近無法測量的區域，頂部液位與探頭間距應大于盲區

，例盲區為0.3m

，則液位與探頭間距必須大于0.3m。探頭發波是個擴散過程

，即有方向角

，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿

，影響數據的穩定性

。

6.3安裝指導
安裝探頭時

，探頭面到頂部液位的距離要超過盲區，探頭端面應伸入罐內

。（加延伸管例外）注意安裝角度

，探頭應與液位垂直。避開加料扇區

。不可在一個罐內同時安裝兩個超聲波儀表

。

【現場安裝參考】
YEH3000X2現場安裝

【延伸管安裝】
若被測高位位于盲區范圍內，超聲波液位計探頭須安裝在延伸管上

。短延伸管直徑

、長度有限制。詳見右圖

。延伸管內避免形成冷凝和粘結

。延伸管內表面盡可能光滑（無焊接和接縫）延伸管管口須光滑。有45度的斜角較為理想

。

【波導管安裝】

若現場存在強烈的回波干擾（如在狹窄豎井

、無法規避的臺階等），推薦使用直徑不小于100mm的超聲波導波管（如PE或PVC的污水管）

。波導管內表面盡可能光滑（無焊接點和各種接縫）

。頂部有通氣孔。管口有45度的斜角較為理想

。確保導波管不被弄臟

，如果有必要，定期清理波導管

。

7.安裝注意事項：

1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命

。

2）電線、電纜保護管

，要注意密封防止積水

。

3）儀表雖然自身帶有防雷器件

，但儀表在多雷地區使用時

，建議在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱

、寒冷的地方使用

，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高

、低溫裝置

。

8.實物圖展示：
