詳細說明：

　　衷心感謝您選購本公司壓差變送器

，燁立是專業差壓壓力變送器廠家

，而且電容式差壓變送器價格優惠，差壓變送器報價請聯系客服

，量大從優

！WMB3351單法蘭遠傳差壓/壓差變送器是我公司自行開發的多功能數字化智能儀表，在采用世界先進的

、成熟的、可靠的電容傳感器技術基礎上

，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成

。

一、工作原理簡介

壓力或差壓產生的電容差經數字化信號轉換

，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路

，轉化為4-20mA模擬電流輸出

。

二、WMB3351差壓變送器技術參數：

WMB3351數字化·智能遠傳法蘭壓力/差壓變送器
◆測量范圍：6kPa至1MPa一體化波紋座設計

，減少溫度影響，提高抗過壓性

◆多種遠傳法蘭

，多種過程連接方式
◆差壓

、壓力、液位測量

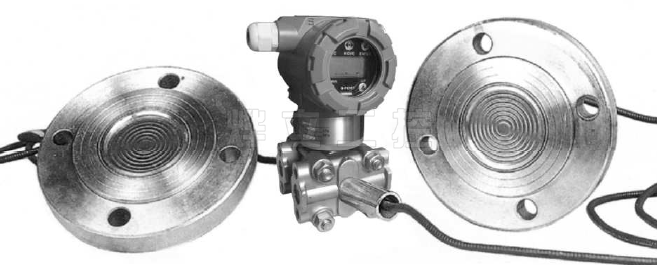

WMB3351單插法蘭遠傳差壓/壓差變送器

三
、WMB3351差壓變送器的特點：
壓差變送器數字液晶顯示表頭能夠顯示壓力、溫度

、電流三種物理量

，及0-100%模擬指示，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移

、量程設定、阻尼設定等基本的參數設置

，而且可以重新對變送器進行標定

，極大地方便了現場調試

。

性能參數

量程范圍	負壓壓差測量范圍：0 ~ 100Pa 、-4MPa ~ 4MPa 、0 ~ 25Mpa（可按需定制）壓力測量范圍：-100KPa ~ 40MPa（可按需定制）	壓力類型	表壓、差壓
供電輸出	4~20mA、4~20mA+HART協議（10.5V~36V，一般24V）	精度	±0.075%FS ；±0.1%FS；±0.5%FS
零點溫漂	±0.25%FS/55℃	滿量程溫度影響	±0.5%FS/55℃
環境溫度	-30℃~80℃ ；帶液晶表頭-30℃~70℃	介質溫度	-40℃~104℃
儲存溫度	-40℃~85℃	絕緣電阻	≥100M Q/500VDC
儲存溫度	-40℃~85℃	絕緣電阻	（200MQ/250VDC）
防護等級	IP65	隔爆等級	Exd II BT6 Gb
靜壓范圍	16MPa、25MPa 、40MPa	zui大過載	16MPa
長期穩定性	±0.2%FS/年	膜片材質	316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品）
排氣/排液閥	316不銹鋼	O型圈	丁腈橡膠（與測量介質接觸）
灌充液	硅油	法蘭和夾塊	304不銹鋼
殼體材料	壓鑄鋁環氧樹脂涂層	電氣接口	M20×1.5內 、NPT1/2內
工藝接口	M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管	重量	3.5kg（不包含選件）
	NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female）
	G1/2（Male）帶焊管、G1/4（Male）
