| 類別 | 性能、參數 | |
|
主 機 |
原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精度 | 流量：優于±1% | |
| 顯 示 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器，支持中、英、意三種語言 | |
|
信號輸出 |
1路4~20mA電流輸出，阻抗0-1K，精度0.1% | |
| 1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） | ||
| 1路繼電器輸出 | ||
|
信號輸入 |
3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 | |
| 可連接三線制PT100鉑電阻，實現熱量測量 | ||
| 數據接口 | 隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議 | |
| 專用電纜 | 定制雙絞線，一般搐況下限于50米；選用RS485通訊，傳輸距離可達千米以上 | |
|
営道搐況 |
管材 | 鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管內徑 | 15-6000mm | |
| 直管段 | 傳感器安裝點zui好滿足：上游10D，下游5D，距泵出口處30D ( D是指管徑） | |
|
測量介質 |
種 類 | 水、海水、工業污水、酸堿液、酒箱、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 標準探頭：-30?90℃ ,高溫探頭：-30?160℃ | |
| 濁 度 | 10000 ppm且氣泡含量小 | |
| 流 速 | 0?±10 m/s | |
|
工作杯境 |
溫 度 | 主機：-20?60℃ ,流量傳感器：_3CnC?160℃ |
| 濕 度 | 主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） | |
| 電 源 | DC8~36V或AC85~264V | |
| 功 耗 | 1.5W | |
|

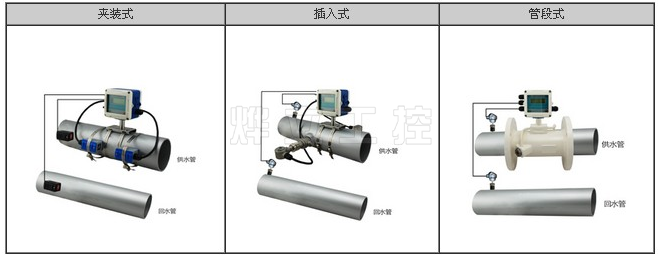

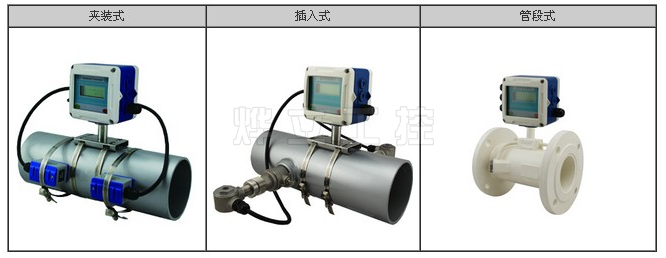

夾裝式傳感器
|
帶強有力磁鐵，測量鋼管、鑄鐵管時，只需將傳感器吸附在管道外壁即可傳感器上蓋標注了超聲波信號的發射向
|
|
插入式傳感器
|
安裝無需斷流，無壓力損失接收信號良好，長期運行穩定、可靠
|
| 管段式傳感器 | 安裝需斷管、斷流，無壓力損失精度zui高，接收信號良好，長期運行穩定可靠 |
|
類型
|
型號
|
測量范圍
|
溫度范圍
|
安裝要求
|
精度
|
|
三級制PT100夾裝溫度傳感器
|
CT-1
|
>DN50
|
-40~160℃
|
無需斷流無損檢測，無需破壞管道，安裝維修方便，用戶可自行安裝
|
100℃±0.8℃精準匹配后溫差<0.1℃ |
|
三級制PT100插入溫度傳感器
|
TCT-1
|
>0N50
|
-40~160℃
|
需斷流，無壓力損失
|
|
|
三級制PT100帶壓安裝插入溫度傳感器
|
PCT-1
|
>DN50
|
-40~160℃
|
無需斷流，無壓力損失
|
|
|
小口徑三線制PT100插入溫度傳感器
|
SCT-1 | <DN50 | -40~160℃ | 需斷流 |
