，測量精度、使用壽命及可靠性高
抗干擾能力強：采用雙平衡信號差分發射、接受電路，有效抵御變頻器、電視塔、高壓線等強干擾源
強大的記憶功能：自動記憶前512日、前128月、前10年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出
熱量測量：配接溫度傳感器，可實現熱量測量

產品參數和性能

類別		性能、參數
主 機	原 理	超聲波時差原理 ，4字節IEEE754浮點運算
	精度	流量：優于±1%
	顯 示	可連接2×10背光型漢字或者2×20字符型液晶顯示器 ，支持中、英 、意三種語言
	信號輸出	1路4~20mA電流輸出 ，阻抗0-1K，精度0.1%
		1路OCT脈沖輸出（脈沖寬度6-1000ms ，默認200ms）
		1路繼電器輸出
	信號輸入	3路4~20mA電流輸入 ，精度0.1%，可采集溫度 、壓力 、液位等信號
		可連接三線制PT100鉑電阻，實現熱量測量
	數據接口	隔離RS485串行接口，可通過PC電腦對流量計進行升級 ，支持MODBUS等協議
專用電纜	定制雙絞線 ，一般搐況下限于50米；選用RS485通訊 ，傳輸距離可達千米以上
営道搐況	管材	鋼 ，不銹鋼，鑄鐵 ，水泥管 、銅、PVC 、鋁 、玻璃鋼等一切質密的管道，允許有襯里
	管內徑	15-6000mm
	直管段	傳感器安裝點zui好滿足：上游10D ，下游5D ，距泵出口處30D ( D是指管徑）
測量介質	種 類	水、海水 、工業污水 、酸堿液、酒箱 、啤酒 、各種油類等能傳導超聲波的單一均勻的液體
	溫 度	標準探頭：-30?90℃ ,高溫探頭：-30?160℃
	濁 度	10000 ppm且氣泡含量小
	流 速	0?±10 m/s
工作杯境	溫 度	主機：-20?60℃ ,流量傳感器：_3CnC?160℃
	濕 度	主機：85%RH ；流量傳感器：可浸水工作 ，水深≤2m（注：傳感器灌膠后）
電 源	DC8~36V或AC85~264V
功 耗	1.5W

分體式超聲波流量計產品安裝

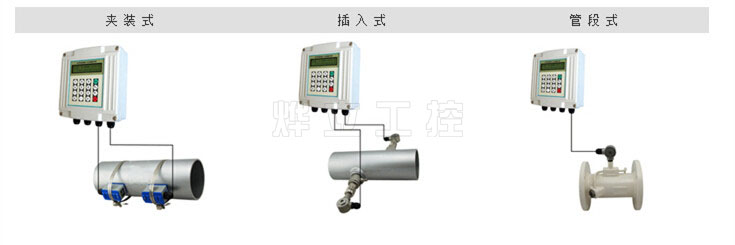

1、流量測量圖

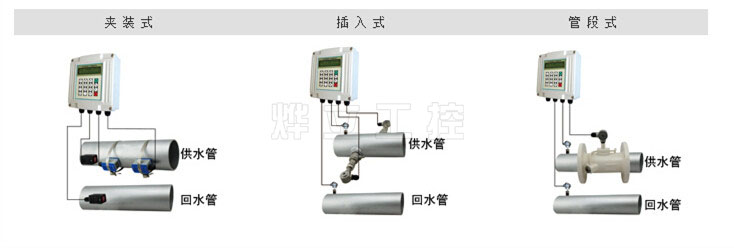

2

、熱量測量圖

3

、可選配流量傳感器：根據不網的流體、管道條件及安裝方式

，可以選探不網的傳感器

。（不同傳感器的安裝方式及特點參看測量組成圖）

類別	規格	型號	測量口徑	溫度范圍	尺寸
標準夾裝式	標準小型	TS-2	DN15-DN100	-30~90℃	45×25×32mm
	標準中型	TM-1	DN50-DN700	-30~90℃	64×39×44mm
	標準大型	TL-1	DN300~DN6000	-30~90℃	97×54×53mm
高溫夾裝式	高溫小型	TS-2-HT	DN15-DN100	-30~160℃	45×25×32mm
	高溫中型	TM-1-HT	DN50~DN700	-30~160℃	64×39×44mm
	高溫大型	TL-1-HT	DN300~DN6000	-30~160℃	97×54×53mm
插入式	標準式	TC-1	DN80-DN6000	-30~160℃	190×80×55mm
	加長式	TC-2	DN80~DN6000	-30~160℃	335×80×55mm
管段式	π型管段式	G3	DN15~DN25	-30~160℃	304不銹鋼螺紋連接
	標準管段式	G2	DN32/DN40	-30~160℃	碳鍋材質螺紋連接
	標準管段式	G1	DN50~DN6000	-30~160℃	碳鍋材質法蘭連接

4

、可選配熱量傳感器

類型	型號	測量范圍	溫度范圍	安裝要求	精度
三級制PT100夾裝溫度傳感器	CT-1	>DN50	-40~160℃	無需斷流	100℃±0.8℃精準匹配后溫差<0.1℃
三級制PT100插入溫度傳感器	TCT-1	>0N50	-40~160℃	需斷流
三級制PT100帶壓安裝插入溫度傳感器	PCT-1	>DN50	-40~160℃	無需斷流
小口徑三線制PT100插入溫度傳感器	SCT-1	<DN50	-40~160℃	需斷流

售后保障：
從本公司向用戶承諾

，分體式超聲波流量計供貨時所應提供的硬件

、附件在材質和制造工藝上都不存在任何缺陷。
從儀表購買之日起開始計算

，在質保期內

，若收到用戶關于此類缺陷的通知，本公司對確實有
缺陷的產品實行無條件免費維修或免費更換。
售后服務電話：0571-86695413
