詳細說明：

　　衷心感謝您選購本公司超聲波流量計，燁立是專業生產超聲波流量計廠商

，而且超聲波流量計價錢優惠

，超聲波流量計報價請聯系客服，量大從優

！插入式傳感器安裝使用專業開孔工具

，可在帶壓不停水的情況下在被測管道上打孔安裝

，使傳感器和被測介質直接接觸從而實現流量的測量，并保證了生產正常穩定的運行

、無壓力損失等特點

，日后維護也無需停水。

產品特點
1. 插入式傳感器的超聲波發射晶體與被測量液體直接接觸

，提高了測量精度和機器的運行穩定性

。
2. 解決了由于管道外壁結垢或腐蝕嚴重時

，使用外夾式傳感器信號弱、測量不正常的難題

；并且可以在水泥管

、玻璃鋼等不可焊接或不能傳輸超聲波信號的管道上安裝。
3. 解決了由于外夾式超聲波流量計長時間使用

，造成耦合劑干燥而影響超聲波信號不能正常傳輸

、不能正常工作等問題。
4. 在大口徑管道上使用既經濟使用

，又提高了測量的精準性

、可靠性。

技術參數

項目	性能、參數
材質	≥DN80mm碳鋼、球閥、鎖緊螺母：不銹鋼304 ；底座：碳鋼
適用管材	碳鋼、不銹鋼、鑄鐵、水泥管、銅、PVC 、鋁、玻璃鋼等一切質密的管道，允許有襯里備注：1 、碳鋼可直接焊接；2、其它管材需適用管箍方可安裝（管箍材質：碳鋼，訂貨時請?zhí)峁?zhǔn)確的管道外徑或周長）
安裝方法	Z法
開孔尺寸	φ18mm（安裝時使用廠家提供的專用開孔工具，可實現帶壓不停產安裝）
壓力等級	1.6Mpa（安裝時壓力<0.8Mpa）
測量介質	水、海水、工業污水、酸堿液、酒精、噻酒、各種油類等能傳導超聲波的單一均勻的液體

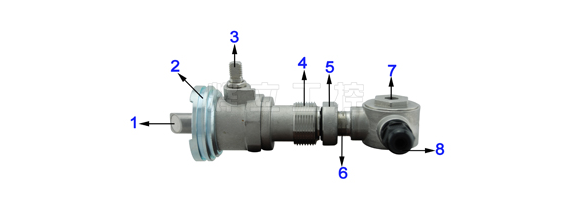

、傳感器發射面：陶瓷材質

，安裝的兩個傳感器的發射方向是發射面相對
2、球閥底座：焊接與管道外壁或特制管箍

，用來固定特制球閥
3

、特制球閥：用來實現帶水帶壓安裝

、更換、維修傳感器
4

、開孔器緊固螺紋：用來密封

、固定開孔器，實現帶水帶壓安裝
5

、鎖緊螺母：用開孔器開孔時密封防水

，安裝完成是密封定位傳感器探頭桿
6、探頭桿：用來旋入調節傳感器發射面和插入深度和發射角度
7

、接線盒：用來連接插入式傳感器和主機

，調試完畢后可灌膠防水
8、防水接頭：調試完畢后應緊固防水接頭

，以免接線盒進水

，防水接頭方向代表插入式傳感器的發射方向
