TDS-100F5防爆超聲波流量計

來源：燁立工控作者：小楊點擊數：次時間：2025-02-14

防爆式超聲波流量計

，產品外型精心設計高檔美觀

，超聲波流量計價錢實惠，材質有鑄鋁和不銹鋼316L可選

，主要用于煤礦、油田

、石化以及汽柴油等有防爆要求場合流量測量

，采用先進數字信號分析方法和多脈沖技術，數字化處理及自診斷糾錯技術

，可以為測量干凈以及絕大多數混濁的液體提供無漂移準確測量

，在煤礦井下污水、洗煤水以及油田井下污水等惡劣場合應用中取得良好效果

，給客戶帶來很大方便和效益

。超聲波流量計廠商采用了先進的、能夠有效的抵抗來自變頻設備

、電磁場和系統流態波動的干擾

；提供專業夾具固定外夾式傳感器，快捷可靠

；選擇插入式傳感器可以達到理想精度

，在正確安裝的前提下，插入式傳感器精度優于1%

，不會造成淤塞

、阻礙與壓損，因?yàn)闆](méi)有部件會造成積聚和污染

，也不含可磨損的可動部件

，因此極少需要維護。

防爆聲波流量計特點：
★ 具有一個雙向串行外設通用接口

，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板

、頻率信號輸出板、熱敏打印機

、數據記錄儀等外部設備

。
★ OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒

。
★ 單一24V直流電源工作

，工作電流小于50毫安。（在不連接顯示器

，蜂鳴器不鳴響的條件下）。
★ 2路3線制PT100電阻信號輸入可作為熱量表

。

防爆超聲波流量計原理：
當超聲波束在液體中傳播時

，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速

。零流量時

，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術）

，液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間

。燁立科技防爆聲波流量計就是采用時間差法來測水的流速

，用流速乘上截面積得出流量。根據水的流向

，上下游各裝一個超聲波傳感器,可以發射超聲波,上游發射一個超聲波,下游的接收,產生個傳輸時間

；同時下游那個傳感器也發射個超聲波信號，上游的那個接收

，又產生一個時間

，這兩個時間長短是不同的。他們的時間差和水的流速是成一個函數關系的

，這樣水的流速,就被載在超聲波上了

，通過計算就可以得出流量了。

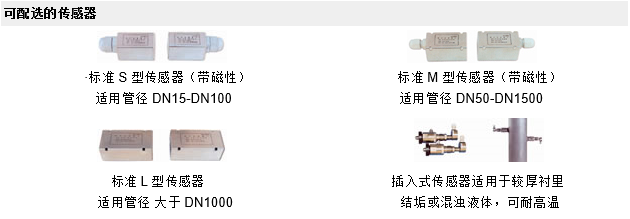

防爆超聲波流量計選配傳感器

技術參數：

項目	性能、參數
主機	背光液晶可同時顯示瞬時流量、累計流量、流速、時間、熱量等數據
	信號輸出		電流輸出：4-20mA或0-20mA等，阻抗0-1K ，精度0.1%
			OCT輸出：正,負,凈累計流量及熱量累計脈沖信號或瞬時流量的頻率信號
			繼電器：可輸入近20種源信號（如無信號 、反向流等）
			聲音報警：蜂鳴器可根據設置發出報警聲音（如流量過大、過?div id="m50uktp" class="box-center"> 。?/span>
	信號輸入		可輸入兩路電流信號（如：溫度、壓力、液位等信號），從而實現熱量測量或一機兩用
	自動記憶前64日、前64月、前5年的累計流量
	自動記憶前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失
	自動記錄前64日流量計的工作狀態是否正常和出現異常狀態的次數
	數據接口：出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式
	可編程批量（定量）控制器
電纜長度	型號：原則上越短越好以減少干擾，也可以加長至300米，若再長需加粗電纜，同時用戶應注意電纜不要與高壓電纜并行，盡量避開變頻器
管道情況	管材	鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼、硬質金屬塑料等、允許有襯里
	直管段	傳感器安裝點zui好滿足：上游10D ，下游5D ，距泵出口30D（D是指管徑）
測量介質	水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體
流速范圍	0~±30m/s
測量精度	優于±1%（是國內zui先達到此精度的超聲波流量計）
電源	AC220V ，5VA ；
功耗	2W（國內同種機型中功耗zui小）
重量	2.5Kg
