智能脈沖雷達物位計由于采用了先進的微處理器和獨特EchoDiscovery 回波處理技術，雷達物位計可以應用于各種復雜工況

。“虛假回波學習”功能使得儀表在多個虛假回波的工況下

，可正確地確認真實回波

，獲得準確的測量結果多種過程連接方式及天線型式

，使得YLPS60系列雷達物位計適用于各種復雜工況及應用場合

。如：高溫

、高壓及小介電常數介質的測量等

。采用脈沖工作方式，雷達物位計發射功率極低

，可安裝于各種金屬

、非金屬容器內

，對人體及環境均無傷害。

雷達液位計的工作原理：
YLPS60系列雷達物位計天線發射極窄的微波脈沖

，這個脈沖以光速在空間傳播,碰到被測介質表面

，其部分能量被反射回來，被同一天線接收

。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比

。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很?div id="jfovm50" class="index-wrap">。{秒量級）很難確認

。脈沖系列雷達物位計采用一種特殊相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔

，從而進一步計算出天線到被測介質表面的距離

。

智能雷達液位計選型參考：

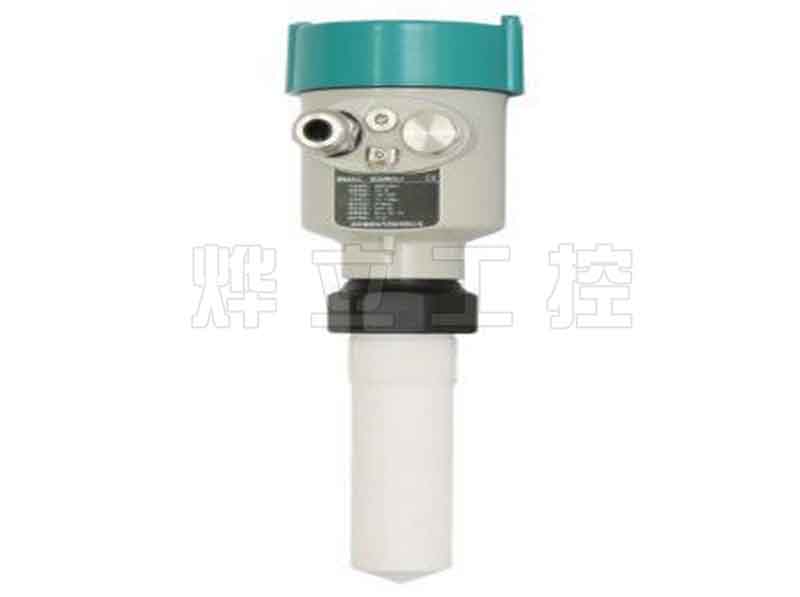

雷達物位計   YLPS60A(智能棒式) YLPS60B（智能喇叭口）
應    用：液體液體、固體
                            適合強腐蝕性液體耐溫

、耐壓

、輕微腐蝕的液體
最大量程： 15M 45M
測量精度： ±0.1%量程 ±0.1%量程
過程溫度：（-40～150）℃ （-40～250）℃
過程壓強：（-0.1～0.3）MPa 常壓

、（-0.1～4 ) MPa

、（-0.1～40 ) MPa
頻    率：                       10GHz 10GHz
信號輸出： ( 4～20 ) mA / HART ( 4～20 ) mA / HART
電    源：兩線制（DC24V) 兩線制（DC24V )
現場顯示：                       可選可選
過程連接：法蘭 G1-1/2螺紋連接或法蘭
法蘭選配： DN50～DN200 DN100，DN150

，DN200
天線： PTFE / PE SUS304 / 316L
注：1．本安型儀表A

、B可選
2．帶吹掃型只可選用喇叭口天線；高溫型過程連接可選散熱裝置
3．根據現場壓力范圍選用

（1）過程連接


編號	F	G	H	J	K
材料	PTFE	PP	不銹鋼	不銹鋼	不銹鋼
壓強	(-0.1～0.3) MPa	常壓	(-0.1～4) MPa	(-0.1～4 ) MPa	(-0.1～40) MPa
耐溫	(-40～130 )℃	(-40～80 )℃	(-60～150)℃	(-40～250)℃	(-40～400)℃

（2）法蘭選配


編號	L	M	N	P
材料	( PTFE / PP ）法蘭	不銹鋼法蘭	PP 萬向節法蘭	不銹鋼萬向節法蘭
特點	耐腐蝕	高溫／高壓	常溫／常壓	高溫／常壓

（3）天線


編號	R	S	T	U	V
材料	PTFE	PP ( PTFE罩）	不銹鋼	PTFE	不銹鋼（PTFE罩）
規格	Ф50	Ф98/Ф120	Ф98 Ф120 Ф150	DN50 DN80 DN100	Ф98 Ф120 Ф150
特點	耐腐蝕	常溫／常壓	耐溫／耐壓	耐腐蝕／耐壓	常溫／常壓
