YL-2000 |
|
|||
|
A |
不防爆 |
||
B |
防爆 |
|||
T |
特殊介質專用 |
|||
|
3 |
3米量程 |
||
5 |
5米量程 |
|||
10 |
10米量程 |
|||
20 |
20米量程 |
|||
30 |
30米量程 |
|||
|
S |
普通型(單探頭:超聲波傳感器) |
||
D |
自校準型(雙探頭:超聲波傳感器) |
|||
備注 |
專用表用于測量特殊介質,并可用于防爆場所 |
例如: YL-2000B -10-S 為10米量程單探頭防爆型超聲波液位計
球罐超聲波液位計維護與安裝
臥罐的安裝要求及示意圖
(1)液位計探頭安裝位置選擇的原則為:探頭盡量遠離進
1
2、液位計的測量探頭應盡量安裝于罐體的zui低點處;液位計的校準探頭,應安裝于罐直徑方向的中心處(兩者應不在一直線上);
3、罐體外表面有保溫層的,應該留出探頭的安裝空間;去掉保溫層的尺寸不應小于200x200mm;
4、液位計的探頭線長度為8米;因此應保證探頭與儀表箱之間的距離合適;

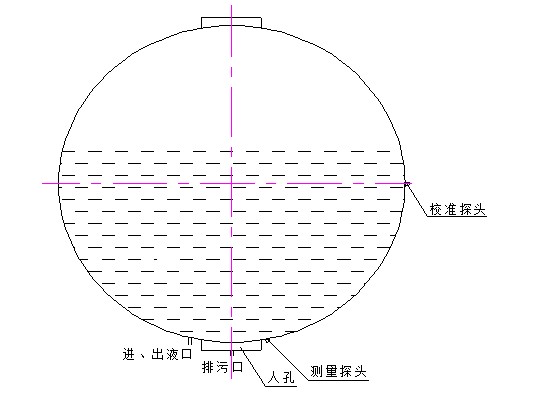

球罐的安裝要求及示意圖
(2)液位計探頭安裝位置選擇的原則為:探頭盡量遠離進、出液口(特別是要遠離進液口
1
2
3
立式罐安裝要求及示意圖
(3)在立式罐安裝液位計,底座一般為水泥底座;請在底座預留探頭安裝空間(推薦尺寸為200x200mm);
1、液位計探頭安裝位置選擇的原則為:探頭盡量遠離進、出液口(特別是要遠離進液口、越遠越好);
2、普通型為單探頭測量(測量探頭安裝于罐體底部);自校準型為雙探頭測量(測量探頭安裝于罐體底部、校準探頭安裝于罐體側壁);校準探頭離地面的高度應在0.5~1米;[提醒]
