詳細說明：

　　1、概述
衷心感謝您選購本公司防爆超聲波液位計，燁立工控是專業防爆超聲波液位計品牌公司，而且超聲波水位計價格優惠，量大從優，防爆超聲波液位計報價請向客服索??！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

燁立的防爆超聲波液位計具有如下特點：
l   采用壓鑄鋁合金防水、防爆外殼，防爆等級達到Ex d（ia）ⅡBT4。
l   電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，幾乎可以替代同類型國外進口儀表。
l   專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l   我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
l   本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
l   儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

2、四線制防爆超聲波液位計技術指標
測量范圍：      0～15m（根據實測量程選定）
盲    區：         0.25m～0.6m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力：          4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：      4～20mA
數字輸出：      RS485、Modbus協議或定制協議
繼電器輸出：    兩路獨立輸出
供電電壓：      DC24V/AC220V，防雷裝置內置
環境溫度：      －20℃ ～＋60℃   高溫需定制（可定制耐溫90℃）
防護等級：      IP65 或 IP68
防爆等級：      Ex d（ia）ⅡBT4
安裝方式：      一體或分體安裝
* FS：防爆超聲波液位計的量程；標準條件：室內無風環境。

3、安裝方法：
開敞環境下一般采用支架安裝方式，可用L型支架打4個孔用螺絲將儀表固定，若是一體機也可用法蘭安裝，法蘭尺寸見下圖。安裝必須保證儀表探頭面與被測液面水平。防爆超聲波液位計探頭外形尺寸（分體安裝時探頭和儀表分開，探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）

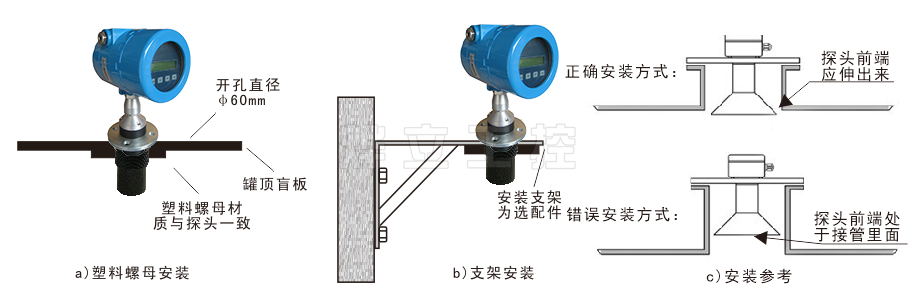

超聲波液位計三種常見安裝方式

3.6 儀表安裝原則
1）探頭發射面到zui低液位的距離，應小于選購儀表的量程。
2）探頭發射面到zui高液位的距離，應大于選購儀表的盲區。
3）探頭的發射面應該與液體表面保持平行。
4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁光滑，探頭的安裝位置需離開池壁0.3m以上，若池壁不光滑，探頭的安裝位置需離開池壁0.5m以上。
6）若探頭發射面到zui高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大
于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。
或者將管子通至罐底，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。
超聲波液位計安裝示意圖

3.7 安裝注意事項
1）儀表外殼建議與大地可靠相連。
2）電線、電纜保護管，要注意密封防止積水。
3）防爆超聲波液位計儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外
   安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

5、以下情況不在免費保修范圍內：
l    產品或其部件已超出免費保修期。
l    因使用環境不符合產品使用要求而導致的硬件故障。
l    因不良的電源環境或異物進入設備所引起的故障或損壞。
l    由于未能按使用操作手冊上所寫的使用方法和注意事項進行操作而造成的故障。
l    由于不可抵抗力如：雷電、水火災等自然因素而造成的故障。擅自拆機修理或越權改裝或濫用造成的故障或損壞。

6、現場實體參考：

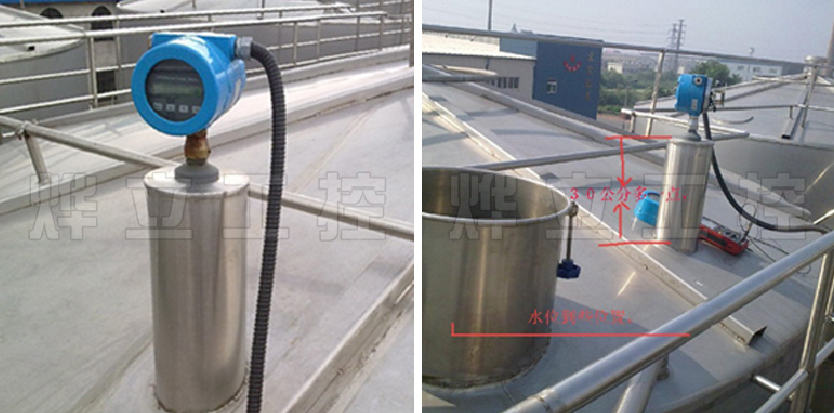

超聲波液位計現場實物圖
