詳細說明：
1、概述
衷心感謝您選購本公司超聲波液位計，燁立是專業生產超聲波液位計的公司，而且超聲波液位計多少錢一個請聯系客戶報價優惠，量大從優！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
燁立超聲波液位計具有如下特點：
l 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
l 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.25%～0.5%，能夠抗各種干擾波。
l 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
l 儀表的輸入、輸出線具有防雷、過流、過壓保護。
2.1、二線制超聲波液位計技術指標
測量范圍： 0 -10m
盲 區： 0.25m～0.4m
測距精度： 0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓 力： 4個大氣壓以下
儀表顯示： 自帶LCD顯示液位或空間距離
模擬輸出： 4～20mA
數字輸出： 無
供電電壓： DC24V/1W，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃ 高溫需定制（可定制耐溫90℃）
防護等級： IP65 或 IP68
2.2、四線制超聲波液位計技術指標
測量范圍： 0 -10m
盲 區： 0.25m～0.4m
測距精度： 0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓 力： 4個大氣壓以下
儀表顯示： 自帶LCD顯示液位或空間距離
模擬輸出： 4～20mA
數字輸出： RS485、Modbus協議或定制協議
繼電器輸出： 兩路獨立輸出
供電電壓： DC24V/AC220V，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃ 高溫需定制（可定制耐溫90℃）
防護等級： IP65 或 IP68
四線制超聲波液位計繼電器功能舉例說明：
（1）8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。
可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。
（2）5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。
可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，AH = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。
以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。
3、安裝方法：

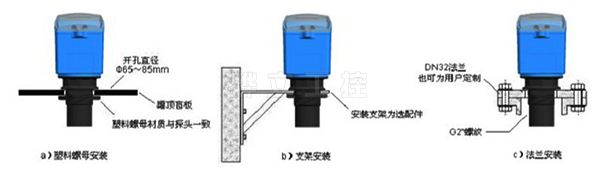

開敞環境下一般采用支架安裝方式，用儀表自帶鎖緊螺母固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將超聲波液位計探頭放入，然后將鎖緊螺母自下而上旋緊。安裝必須保證探頭面與被測液面垂直，YEH-Q超聲波液位計以下三種安裝方式可供選擇。
4、安裝注意事項
1）儀表在室外安裝時，建議加裝遮陽板以延長儀表使用壽命。
2）電纜進出線口的防水接頭請務必?cái)Q緊或堵住，以防儀表進水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高溫、低溫裝置。
4.4 故障排除
4.4.1 儀表顯示的距離L不等于探頭到液面的距離
表明儀表沒有測量到正確的液位，而測量到了一個錯誤的目標物，如凸起物、臺階、橫梁、延伸管的管口或盲區變大等原因。請?jiān)趦x表顯示的距離L處，找到該目標物。若頂部液位在該目標物以下，則可以通過設置盲區的方法（在菜單P06內），規避該目標物。若頂部液位會淹沒該目標，則只能通過降低該目標物的反射回波、改變探頭安裝位置、探頭適當傾斜、加波導管（詳見3.4）等方法，進行規避。
4.4.2 液位數據跳動大
若數據跳動小于5cm，則可以通過菜單P05菜單合理選擇反應速度來解決。若數據跳動大于5cm，表明電源、地氣存在較大的紋波。解決方法：?jiǎn)为?dú)給儀表配備DC24V電源；加4~20mA隔離器；儀表良好接地等方法。
4.4.3 液晶無顯示
請先檢查儀表的供電電壓及開機電流。供電電壓須大于18V。儀表的開機電流在3.5mA左右。開機電流大于4mA或小于2.5mA，儀表須返廠維修。
4.4.4 儀表測量不到液位 或 儀表液晶上首行一直顯示“-----”
請檢查測量范圍是否超出儀表量程（返廠增加儀表量程）；超聲波液位計探頭是否垂直；液面是否存在泡沫、漂浮物（用靜水井、或加波導管，詳見3.4）；高液位或近距離時儀表能顯示數據，而低液位或遠距離時，儀表顯示----（探頭功率不夠，返廠更換探頭）。
4.4.5 儀表的液位與實際相符，但電流輸出不正確
先進入菜單P09，使儀表固定輸出20.000mA電流，再用電流表檢查儀表輸出電流是否等于20.000mA。若輸出正確，請檢查儀表、PLC、數顯表的20mA設置是否一致。若輸出不正確，儀表須返廠維修。
【注意】若用萬用表測量電流，須確認萬用表的電池是否充足，內部保險絲是否完好。萬用表的電池不足，電流值會偏大。電流值為0，內部保險絲斷了。

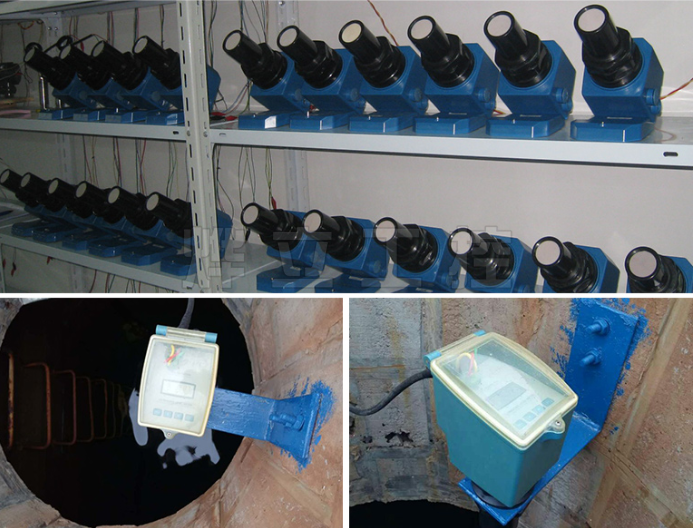

5、現場實體參考：
