詳細說明：
衷心感謝您選購本公司溫度變送器，燁立是專業生產溫度變送器生產廠家，而且溫度傳感器價格優惠，溫度變送器多少錢請聯系客服報價，量大從優！WZP熱電偶溫度變送器、WZP熱電阻溫度變送器是WZP-231B系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與電信號或被測溫度成線性的4～20mA 的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
二、溫度變送器特點
1、采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用。
2、現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4-20mA,這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。
4、量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
三、主要技術指標:
1、輸入：熱電阻 Pt100、Cu50、Cu100
熱電偶 K、E、S、B、T、J、N
2、輸出：在量程范圍內輸出RS485可與熱電阻溫度計的輸出電阻信號成線性；可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性；也可與熱電偶溫度計的輸入溫度信號成線性。
3、基本誤差:±0.2％、±0.5％
4、傳送方式：二線制
5、變送器工作電源電壓zui低12V，zui高35V，額定工作電壓24V。
四、型號、類別：
|
型 號 |
傳感器
分度號 |
zui大量
程規定 |
規定zui小量程范圍
（上限下限之差） |
|
WZP-2160 |
E |
0～800℃ |
300℃ |
|
WZP-2260 |
K |
0～1300℃ |
400℃ |
|
WZP-2360 |
S |
0～1600℃ |
600℃ |
|
WZP-2460 |
B |
0～1800℃ |
800℃ |
|
WZP-2560 |
T |
0～400℃ |
200℃ |
|
WZP-2660 |
J |
0～1200℃ |
300℃ |
|
WZP-2760 |
N |
0～1200℃ |
400℃ |
|
WZP-4160 |
E |
0～800℃ |
300℃ |
|
WZP-4260 |
K |
0～1300℃ |
400℃ |
|
WZP-4360 |
S |
0～1600℃ |
600℃ |
|
WZP-4460 |
B |
0～1800℃ |
800℃ |
|
WZP-4560 |
T |
0～400℃ |
200℃ |
|
WZP-4660 |
J |
0～1200℃ |
300℃ |
|
WZP-4760 |
N |
0～1200 |
400℃ |
|
WZP-2160 |
Cu50 |
-50～150℃ |
50℃ |
|
WZP-2260 |
Cu100 |
-50～150℃ |
50℃ |
|
WZP-2460 |
Pt100 |
0～600℃ |
50℃ |
|
WZP-2460 |
Pt100 |
-100～200℃ |
50℃ |
|
WZP-4460 |
Pt100 |
-200～600℃ |
50℃ |
四、熱電偶溫度變送器校驗步驟
1、校驗時，在輸入端接入電位差計，輸出信號為電動勢，在輸出端接上24VDC 穩壓電源并串接上標準電流表。
2、調零：反接信號輸入線，使電位差計輸出校驗現場室溫對應電動勢，調整電位器Z，使電流表讀數為4mA。
3、調滿：正接信號輸入線，使電位差計輸出滿量程對應電動勢，調整電位器S，使電流表讀數為20mA。（該電動勢為滿度電動勢減去室溫對應電動勢后的值）
例：在檢驗現場室溫為7℃，輸入信號為K，量程為0～1000℃的溫度變送器標定，通過查表得知7℃對應的電動勢為0.277mV，1000 ℃對應電動勢為41.269mV，反接后，電位差計輸出0.277mV,調整電位器Z，使電流表讀數為4mA；正接線后電位差計輸出讀數為40.992mV（41.269mV～0.277mV），調整電位器S，使電流表讀數為20mA。
選型參數
1、溫度范圍：-200 ~ 1800℃
2、傳感器分度號：熱電阻：PT100 熱電偶：KSB
3、溫度傳感器的精度要求：
A、傳感器精度：
1）PT100- A級
2）K S B -I級 II級
B、變送精度：0.5級 0.3級 0.2級0.1級（熱電偶為0.5級）
4、輸出信號及功能：
輸出信號一般為4~20mA輸出，功能為帶HART協議 RS485通訊
是否帶現場顯示（現場顯示有數碼管顯示與液晶顯示，一般數碼管顯示抗干擾效果弱，液晶顯示有普通的-抗干擾效果弱和智能全隔離抗干擾的）
5、傳感器的連接方式及規格尺寸：有螺紋、法蘭、卡箍等
6、傳感器的插入深度mm
7、傳感器的直徑mm
8、傳感器及安裝方式的材質要求
9、現場環境是否需要隔爆
10、使用現場是否有對講機、變頻器、大功率電機等干擾
五、熱電阻溫度變送器校驗步驟

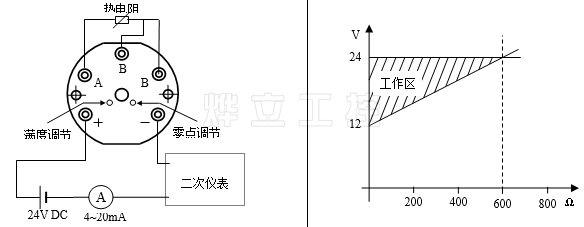

1、標定時，按以上溫度變送器典型接線圖接線，在輸入端接入標準電阻箱（如WZP-25a），在輸出端接上24VDC穩壓電源并串接上標準電流表。
2、改變信號源發生器（電阻箱），使之等于量程的下限值，調整電位器Z，使電流表的讀數為4mA，改變信號源，使之等于量程的上限值，調整電位器S，使電流表的讀數為20mA即可。
例：輸入型號為Pt100量程為0～100℃的溫度變送器。正確接線后，電阻箱輸出100Ω，調整電位器Z，使電流表讀數為4mA；電阻箱輸出讀數為138.50Ω（即熱電阻在100℃時對應的電阻值），調整電位器S，使電流表的讀數為20mA
