、瞬間過流、電源反級性電路保護
。·本產品由電路板
、傳感器等重要部件組成。
·認證：歐盟CE 、安全完整性SIL
。
二.主要用途
適用于體積小，重量輕的工業現場過程壓力控制。
三.技術說明-壓力傳感器主要參數：
1、輸出形式：4mA~20mA、0mA~10mA、0V~5V、RS485
2、供電電源：DC24V（12V~32V）
3、量程范圍：量程（0~100）MPa內0.5級、量程（0~5）MPa內0.2級（傳感器最小量程 5kPa）
4、準確度等級：0.5級、0.2級
6、環境溫度：一20℃~85℃
8、負載能力（DC24V）：電流型≤500Q電壓型=3kQ
10、年穩定性：±0.1%F·S
12、熱力零點每度溫漂：士0.02%F·S
13、過載壓力：2倍量程
15、測量介質：油、水、氣體及其他與316不銹鋼兼容介質。
16、殼體材料：普通不銹鋼/316L不銹鋼
18、產品重量：約220g
四.接線

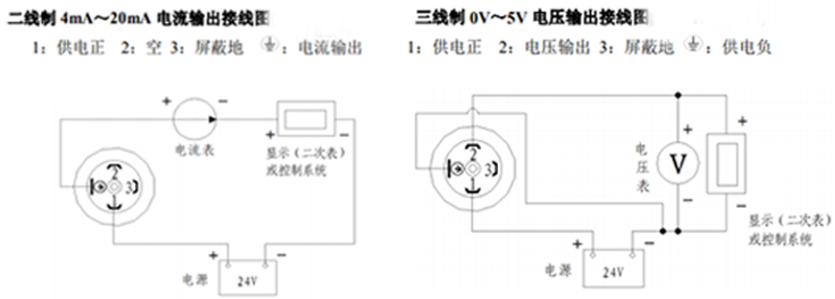

（1）二線制 4mA～20mA 電流輸出接線圖)1：供電正 2：空 3：屏蔽地 ：電流輸出
（2）三線制 0V～5V 電壓輸出接線圖1：供電正 2：電壓輸出 3：屏蔽地 ：供電負

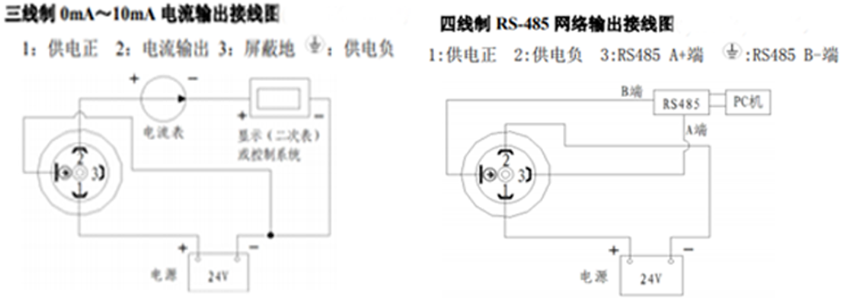

（3）三線制 0mA～10mA 電流輸出接線圖1：供電正 2：電流輸出 3：屏蔽地 ：供電負
（4）四線制 RS-485 網絡輸出接線圖1:供電正 2:供電負 3:RS485 A+端 :RS485 B-端
注意:在安裝變送器時，選用的線纜應不低于變送器的 防護等級，同時為保證 IP54 的防護等級應選用直徑為 5mm～6mm 的線纜。 線纜應參照接線圖正確連接，如使用屏蔽線纜應 將屏蔽層接至屏蔽地端，并保證可靠連接。
五.安裝
1.保證變送器垂直于地面安裝，安裝過程中應使用扳手從變送器底部的六方螺帽處將壓力傳感器擰緊，避免直接旋動變送器上部；
2.當測量變化速度較快的壓力時，應當在變送器和被測介質的連接出口處加裝壓力緩沖裝置，以避免瞬間的脈沖高壓直接沖擊變送器的測量元件
，導致變送器失效。
