杭州燁立科技有限公司是專業生產超聲波料位計廠家，超聲波料位計是一種利用了超聲波方向性好

，穿透能力強

，易于獲得較集中的聲能，在水中傳播距離遠等特點而設計開發的用于測量液位的工業儀器。超聲波料位計已在醫學、軍事、工業

、農業等各個領域得到了廣泛的應用。外測液位計原理YL7000X-T外置式超聲波液位計采用了聲吶的回波測距原理，克服了儲罐壁對超聲波信號的影響

，采用先進的數字信號處理技術

，可真正實現非接觸、高精度的測量罐內的液位

。液位計可輸出4~20mA標準信號或者通過RS-485接口將測量結果輸出到上位計算機（或二次表）滿足系統的自動化控制

。

1、燁立工控超聲波料位計特點：
●非接觸式連續測量

，減少維護

；
●可用于測量物位、空間

、距離

，也可對標準或特別開關的液罐進行自動液位－體積轉換

；
●帶背光的液晶顯示器

，可按標準工程單位進行顯示。

2
、外置式超聲波液位計應用場合：
液位和料位測量是工業上經常遇到的一個問題

，超聲測位技術有很多優點，它不僅能定點和連續測位

，而且能方便的提供遙測或遙控所需的信號

。與放射性測位技術相比，超聲技術不需要防護

，與激光測距技術相比

，它又有簡單和經濟的優點，同時超聲技術一般不需要運動部件

，所以在安裝和維護上又相應比較方便

。超聲波物位計可廣泛應用于石油、礦業

、發電廠

、化工廠、水處理廠

、污水處理站

、農業用水、環保監測

、食品（釀酒業

，飲料業、添加劑

、食用油

、奶制品）、抗洪防汛、水文監測

、明渠

、空間定位等許多行業。

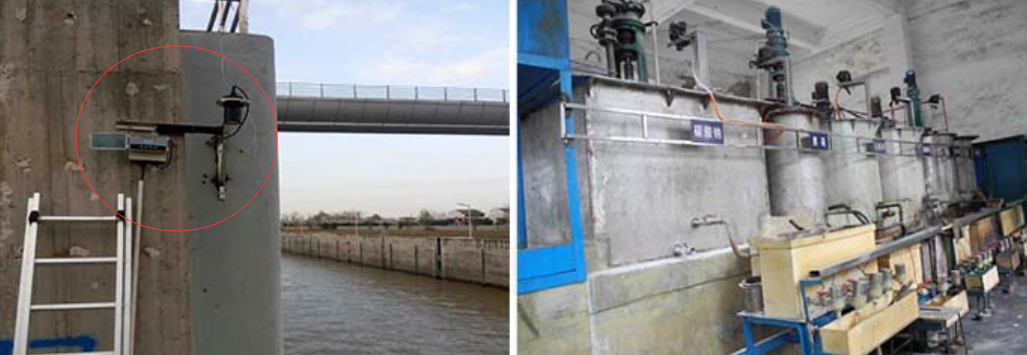

YL7000X-T外置式超聲波液位計現場安裝

（外置式超聲波液位計現場安裝參考）

、外置式超聲波液位計應用條件
3.1

、介質純凈度：液體中不能充滿密集氣泡；液體中不能懸浮大量固體

，如結晶物

；罐底部不能沉積大量沉淀物
3.2、被測容器材質：碳鋼

、不銹鋼

、各種金屬、玻璃鋼

、環氧樹脂

、硬質塑料、陶瓷

、玻璃

、硬橡膠等材料或者復合材料。
3.3

、罐型：球罐

、臥罐、槽罐

。立罐等

。

4、超聲波料位計型號技術指標
測量范圍： 5m

、10m

、15m、20m

、25m（根據實測量程選定）
盲    區： 0.25m～0.8m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力： 4個大氣壓以下
儀表顯示：      自帶LCD顯示液位和空間距離
模擬輸出：      4～20mA
數字輸出： RS485Modbus協議或定制協議
繼電器輸出：四路獨立輸出
供電電壓：      DC24V和AC220V

，防雷裝置內置
環境溫度：－20℃ ～＋60℃（高溫定制請說明）
防護等級： IP65或IP68

名稱	超聲波料位計傳感器	量程	3cm~80cm（可定制更大量程）
工作電壓	峰值電壓＜400VPP	承壓范圍	-01.MPa~32MPa
液體高度精度	0.2mm	工作溫度	-40℃～80℃
液體測量精度	理論0.07L，實際0.1L	固定方式	直接膠水粘貼固定
工作環境	防潮、防酸、抗干擾、防爆、阻燃、抗震	輸出接口	一路模擬輸出0.1~6.3V，RS232口

、外置式超聲波液位計選型表如下：

YEH-HK-	□	□	□	□	□	□	□
						S	四線制
						L	兩線制
					A	(4-20)mA
					B	HART通訊
					C	Modbus通訊
					D	工業以太網
				D	低溫（-50℃～+50℃）
				C	常溫（-20℃～+70℃）
				G	高溫（0℃～+250℃）
			A	小于10m
			B	大于10m
		A	標準型
		B	自校準型
		C	帶溫度傳感器
	A	普通型
	B	防爆型
