，不跟液體直接接觸
，因此故障率低。儀表提供多種安裝方式
，用戶完全可以通過本手冊進行儀表標定
。
5、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
2、技術指標
測量范圍： 5m、10m、15m 、25m（根據實測量程選定）
盲 區： 0.25m～0.6m
測距精度： 0.3%（標準條件）
測距分辨率： 1mm
壓 力： 4個大氣壓以下
儀表顯示： 自帶LCD顯示液位或空間距離
模擬輸出： 4～20mA
數字輸出： RS485、Modbus協議或定制協議
繼電器輸出： 兩路獨立輸出
供電電壓： DC24V/AC220V，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃ 高溫定制（最高耐溫90℃）
防護等級： IP65 IP68
3、超聲波液位計儀表接線圖

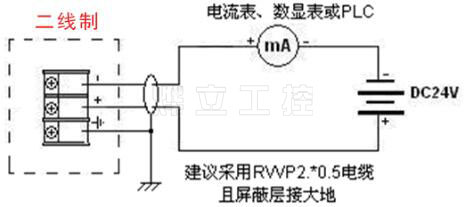

3.1 二線制超聲波液位計接線如下圖所示：注：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器最佳。
3.2 四線制超聲波液位計接線如圖所示：注：打開后蓋即可看見儀表的接線板如下圖所示：
|
1 |
電源+ |
AC220V或DC24V |
8 |
信號- |
4-20ma或RS485 |
|
2 |
電源- |
7 |
信號+ |
|
3 |
公共端 |
下限繼電器AL |
6 |
公共端 |
上限繼電器AH |
|
4 |
常開端 |
5 |
常開端 |
3.3四線制超聲波液位計使用案例：
（1）8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵?div id="4qifd00" class="flower right">？梢允褂孟孪迗缶^電器實現
，設置回差dL = 7 - 2 = 5 米，設置L = 2米
。這樣當液位小于2米的時候
，繼電器閉合，開泵注水
。當液位大于7米的時候
，繼電器斷開，停泵
。
（2）5米液位
，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵
?div id="4qifd00" class="flower right">
？梢允褂蒙舷蘩^電器實現。設置回差dH= 4 - 1 = 3米
，AH = 4米
。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵
。
注：以上兩個例子都是在只使用一臺泵的情況下
，利用回差控制兩個液位點的例子。對于使用多臺泵的場合
，可以簡單的設置控制值即可
。
4、儀表安裝
4.1 儀表外形尺寸（探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知）
4.2 三種儀表安裝方式：
開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔
，將儀表放入
，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平
。
4.3 超聲波液位儀現場安裝參考：
