磁翻板液位計根據浮力原理和磁性耦合作用原理工作的

。當被測容器中的液位升降時

，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器

，驅動紅白翻柱轉180°

，當液位上升時

，翻柱由白色轉為紅色

，當液位下降時翻柱由紅色轉為白色，指示器的紅

、白界位處為容器內介質液位的實際高度，從而實現液位的指示

。

磁翻板液位計訂貨須知：
1

、安裝方式：側裝式頂裝式
2、測量介質：比如水

、油

、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼

、316L不銹鋼

、PP、PVC (如果用戶不清楚

，在提供相關參數后

，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇

。冬天溫度過低時

，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃

。
5

、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同

。液位計可測量的介質***的壓力可以達到10MPa。
6

、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭

，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接

、螺紋連接

。
7、測量范圍：1.側裝式因?yàn)槭峭ㄟ^上下兩個導管與需測量容器相連

，因此其測量范圍就是兩個導管中心之間的距離

，簡稱中心距。

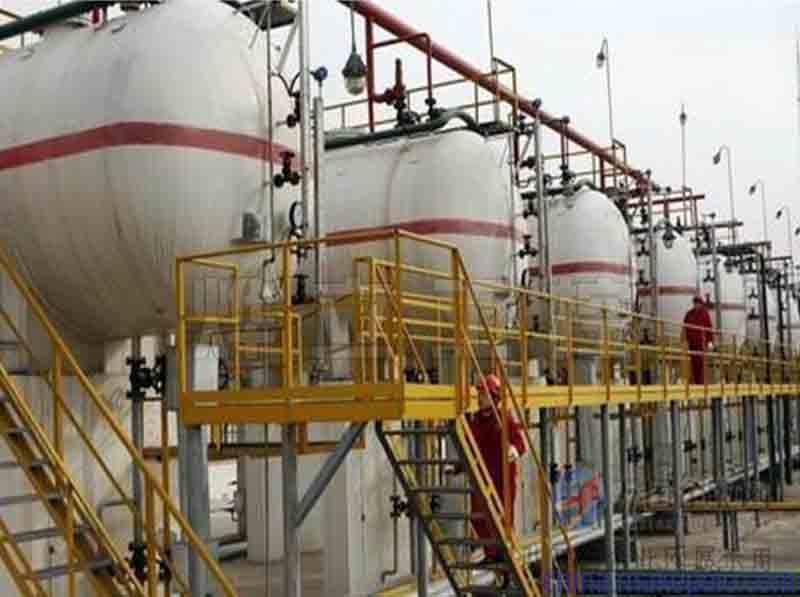

側裝式磁翻柱液位計儲罐安裝

YL-UHZ	側裝式磁翻板液位計
代號	顯示方式
	就地顯示
	就地顯示+4～20mA遠傳
	代號	安裝方式
	C	側裝式
	D	頂裝式
		代號	類型
		無	基型
		W	保溫型
		J	防腐型
		S	防霜型
		Z	保溫防腐型
		Y	頂裝防腐型
			代號	報警控制
			0	無報警
			1	帶上限報警
			2	帶下限報警
			3	帶上下限報警
				代號	浮子材質		代號	本體材質
				P	不銹鋼		P	不銹鋼
				L	防銹鋁		L	防銹鋁
				T	鈦		T	鈦
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	內襯四氟
							PP	內襯丙烯
							PE	內襯乙烯
					代號	待標明的數據
					B1	標注法蘭標準 、通徑、壓力等級
					B2	標注實際操作溫度
					B3	標注實際操作壓力
					B4	標注測量介質的密度
					B5	標注訂貨長度，或提供法蘭間距
