| 量 程 | 0-70米 | 測量精度 | 0.5%-1.0% |
| 分辨率 | 3mm或0.1%（取大者） | 顯 示 | 中文液晶顯示 |
| 模擬輸出 | 4-20mA/510Ω負載 | 環境溫度 | 顯示儀表-20~+60℃、探頭-20~+80℃ |
| 通 信 | 可選485,232通信（廠家協議） | 防護等級 | 顯示儀表IP65，探頭IP68 |
| 探頭電纜 | 可達100米，標配10米 | 探頭安裝 | 根據量程和探頭的選型 |
| 供 電 | 標配220V AC±15% 50Hz，可選24VDC 120mA，定做12VDC或電池供電 | ||
| 繼電器輸出 | （可選配）單通道為2組，雙通道是4組AC 250V/8A或DC 30V/5A 狀態可編程 | ||
| 產品功耗 |
分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA，3路繼電器要170mA，4路繼電器要190mA，具體功率如下：
無繼電器是 24×100mA=2.4W；
1 路繼電器是 24×120mA=2.9W；2 路繼電器是 24×145mA=3.5W；
3 路繼電器是 24×170mA=4.1W；4 路繼電器是 24×190mA=4.6W；
|
||

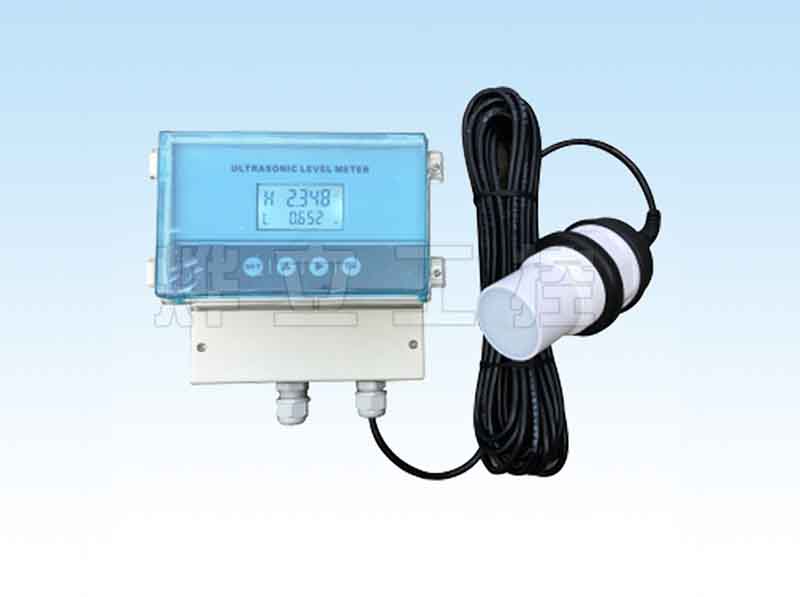

管道超聲波液位計技術參數
|
插入式超聲波流量計 |
管段式超聲波流量計 |
外夾式超聲波流量計 |
||||||
|
管徑范圍 |
DN80-4000 |
DN20-2000 |
DN20-4000 |
|||||
|
流速范圍（m/s） |
0.01～12 |
|||||||
|
準確度（%） |
單聲道 |
雙聲道 |
三聲道 |
單聲道 |
雙聲道 |
三聲道 |
1.0 |
|
|
1.0 |
1.0 |
0.5 |
1.0（校正0.5） |
0.5 |
0.5 |
|||
|
測量介質 |
飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體 |
|||||||
|
管道材質 |
金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等） |
|||||||
|
管襯材質 |
玻璃鋼、沙漿、橡膠等 |
|||||||
|
信號輸出 |
1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS. |
|||||||
|
鍵 盤 |
2×8漢字鍵盤 |
|||||||
|
顯示器 |
2×10漢字顯示或英文顯示 |
|||||||
|
測量功能 |
顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。 |
|||||||
|
數據存貯 |
可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。 |
|||||||
|
環境溫度 |
轉換器：-10～45℃（特殊環境請說明） 傳感器：-40～+60℃（常溫型） -40～+160℃(高溫型) |
|||||||
|
傳感器材質 |
不銹鋼和陶瓷 |
不銹鋼和普通碳鋼 |
常溫型為尼龍高溫型為合金鋁 |
|||||
|
傳感器承壓能力 |
管內部分壓力≤4.5MPa |
DN20～700mm≤2.5MPa DN800～2000mm≤1.6MPa |
與管道內壓力無關建議不浸水工作 |
|||||
|
傳感器防護等級 |
IP68 |
|||||||
|
轉換器防護等級 |
壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67 |
|||||||
|
防爆等級 |
EXdⅡBT6 |
|||||||
|
傳感器電纜長度 |
≤ 500m |
≤500m |
≤300m |
|||||
|
傳感器電纜型號 |
專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜 |
|||||||
|
工作電源 |
AC220V, DC12～36V0.8A(可選) |
|||||||
|
轉換器外形尺寸 |
壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm |
|||||||
|
傳感器外形尺寸 |
220×ø20(桿部)×ø50（連接部)mm |
見管段傳感器數據表 |
60×40×35mm |
|||||
|
轉換器重量 |
壁掛式：1.2Kg 盤裝式：0.8Kg 一體式：1.4Kg |
|||||||
|
傳感器重量 |
0.7Kg/支 |
見管段傳感器數據表 |
0.2Kg/支 |
|||||
|
熱量測量功能 |
測量供熱量、熱損耗、入口溫度、出口溫度 |
|||||||
