超聲波液位計_國內超聲波液位計_超聲波液位計怎么接線
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-02-14
超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。

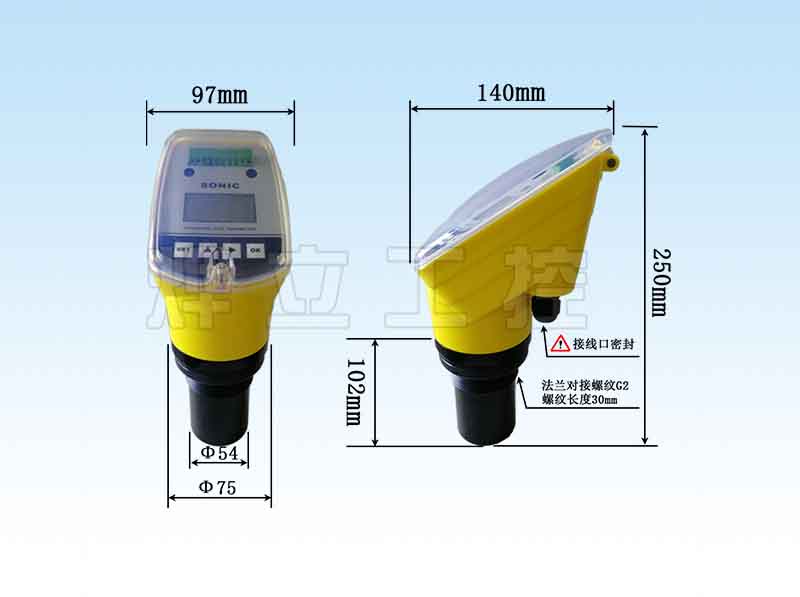

燁立國產超聲波液位計技術參數表
|
結 構 |
一體式 |
型 號 |
YEH-HK型超聲波液位計
|
|
分辨率 |
1mm或者0.5%(選大者) |
量 程 |
0～15m(根據實測量程選定)
|
|
模擬輸出 |
4～20mA/500Ω負載 |
測量精度 |
0.3%(標準條件)
|
|
供 電 |
二線制標配是24VDC 30mA，
四線制標配是24VDC 120mA
|
顯 示 |
液晶顯示液位或空間距離
|
|
繼電器輸出 |
(這是選配件)為4組 |
環境溫度 |
顯示儀表：-20～ 60℃；
探 頭：-20～ 80℃
|
|
防護等級 |
IP67 |
通 信 |
可選485，232通信(MODBUS協議)
|
|
安裝探頭 |
根據量程和探頭的選型 |
防爆等級 |
Ex d(ia)ⅡBT4
|
Q：燁立YEH-KJ型超聲波液位計怎么接線？

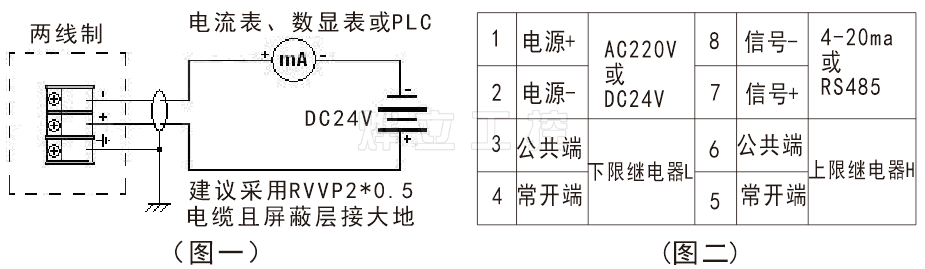

(1) 兩線制儀表接線：請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器更佳。如圖一所示：
(2) 四線制儀表接線：打開后蓋即可看見超聲波液位計的接線板。如下圖二所示：
