YEH-KJ-F防腐二線制超聲波液位計采用超聲波脈沖原理進行非接觸式的測量，是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量儀器。它不必接觸介質就能滿足大部分物位測量要求，集液位水位測距顯示變送等功能于一體，被測介質幾乎不受限制，可廣泛應用于各種液體和固體物料高度的測量。
Q：超聲波液位差計和超聲波液位計有何差別？
（1）外觀形狀不同

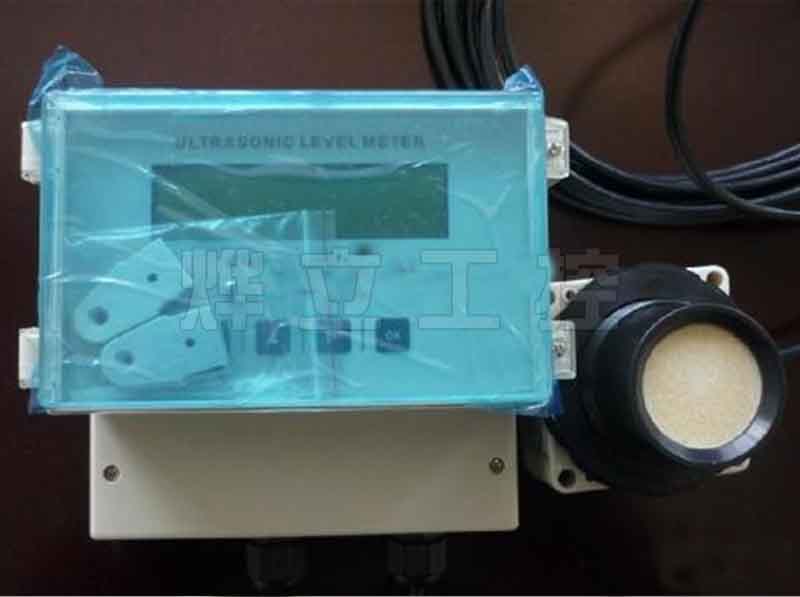

超聲波液位計，可分為一體式超聲波液位計（超聲波探頭和主機合為一體）與分體式超聲波液位計（超聲波探頭和主機獨自分開）；
超聲波液位差計，只有分體式超聲波液位差計（一臺超聲波主機配兩個探頭），兩個探頭分別用于不同現場工況，使用線纜把探頭和主機相連接。
（2）測量結果有不同
超聲波液位計是通過探頭測量整個液位值和探頭與液位的距離值；
超聲波液位差計是同時在主機屏幕上顯示兩個探頭測量的液位值，通過后臺計算兩個液位的差值后顯示在主機屏幕上。
（3）應用環境不同
超聲波液位計主要應用于我國市政、水利、環保教育行業測水位，石油化工企業行業測罐子里的液位高度；
超聲波液位差計應用于水處理廠進水口，測量粗格柵、細格柵以及前后的水位高低。也可以在砸門前后安裝，測量前后的水位差值，用來分析判斷開閘的時間。
注：一般來說，超聲波液位計和超聲波液位差計的區別在于，超聲波液位計可以通過超聲反射來測量某處液位的高度和距離。 超聲波液位差計實際上是兩個超聲波液位計分別測量兩個液位點的值，然后輸入到同一個顯示表中進行減法計算，因此應根據其實際應用情況選擇使用哪種儀器。
燁立超聲波液位儀選型圖譜：
|
類型 |
二線制 |
四線制 |
|
內容 |
一體式 |
一體式 |
分體式 |
|
盲 區 |
0.25m?0. 8m (視測量范圍而定） |
|
測量精度 |
±0.3%FS* (標準條件*) |
|
分辨率 |
1mm |
|
儀表顯示 |
中英文顯示液位、距離、電流、回波波形、歷史曲線 |
|
供電電壓 |
DC12V?36V / 22mA |
DC12V?36V / 80mA 或 AC85V?265V / 5W |
|
模擬輸出 |
4?20mA環路電流輸出 負載小于400歐姆 |
4?20mA/bit12電流輸出 負載小于500歐姆 |
|
數字輸出 |
HART 5.0 (選配） |
RS485 接口 / Modbus-RTU 協議 |
|
開關量輸出 |
無 |
2路 |
4路 |
|
觸點功率 3A 250VAC / 5A 30VDC |
|
變送器材質 |
ABS |
鋁合金 |
ABS |
鋁合金 |
ABS |
|
探頭材質 |
普通防水ABS /耐腐蝕ETFE /也可定制聚四氟乙烯PTFE探頭 |
|
電氣接口 |
PG9 接口 |
M20 X1.5 |
PG9 接口 |
M20X1.5 |
PG11 接口 |
|
過程接口 |
G2 (可定制G1 1/2) |
|
環境溫度 |
-20°C ~ +60°C；* |
|
過程溫度 |
-20°C?+90°C (超過+60°C需在訂購時注明要求） |
|
防水等級 |
IP65 |
IP67 |
IP65 |
IP67 |
IP65 |
|
常年處在潮濕環境下，建議在防水接頭、儀表蓋縫處涂玻璃膠 |
|
防爆等級 |
無 |
Exd[ia]IIBT6 |
無 |
Ex d[ia] IIBT4 |
無 |
|
過程壓力 |
0.8?3bar /海拔小于2000米 |
