超聲波料位計_超聲波液位計模擬信號_超聲波液位計料位計

來源：燁立工控作者：小楊點擊數：次時間：2025-02-14

燁立YEH-KJ型超聲波料位計（超聲波液位計）采用超聲波脈沖原理進行非接觸式的測量

，是一種非接觸式

、高可靠性、高性價比

、易安裝維護的物位測量儀器

。它不必接觸介質就能滿足大部分物位測量要求，集液位水位測距顯示變送等功能于一體被測介質幾乎不受限制

，可廣泛應用于各種液體和固體物料高度的測量

。

超聲波液位計料位計工作原理：
超聲波液位計是由超聲傳感器在微處理器的控制下，發射和接收超聲波

，并由超聲波在空中的傳播時間t來計算超聲傳感器與被測物之間的距離s

。超聲波探頭是產生超聲波和接收其回波的一種傳感器。超聲波探頭能夠將電能轉換成聲能

，也能將聲能轉換成電能

。超聲波探頭作為組成超聲波物位計的關鍵部件

，它的性能直接影響著發射超聲波的強度、接收的回波信號的強度

、物位計量程

，可以說超聲波探頭的好壞直接決定著超聲波物位計能否正常穩定地工作。

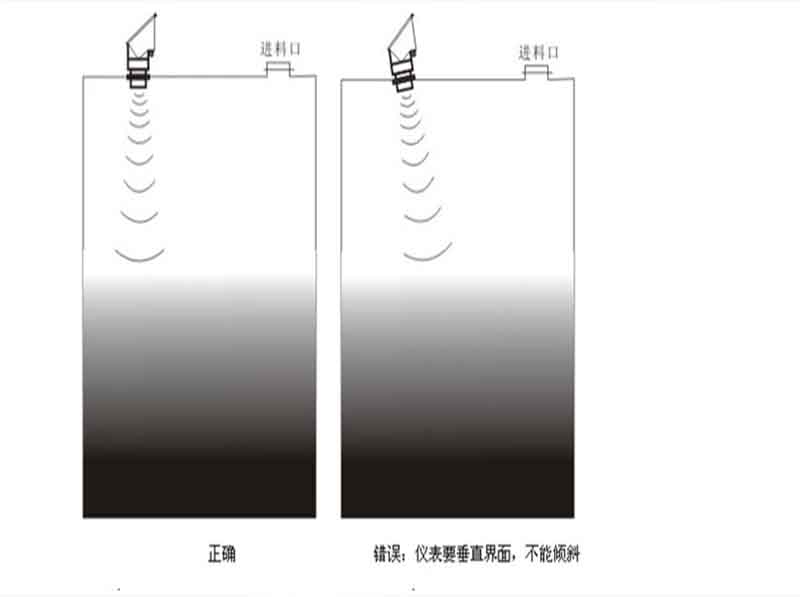

超聲波液位計安裝示意圖

超聲波液位計采用4-20MA模擬信號輸出的好處：
通常超聲波液位計都是配有4-20mA信號輸出

，這一模擬輸出信號更加方便接入控制系統

。電壓輸出不具有穩定性在遠距離的傳輸過程易受到影響；電流輸出相對穩定

。因此在距離長的傳輸路途中就選用了電流信號

，采用4-20mA是為兩線制傳感器而設定的，若換成0-20毫安的時候它的信號會很弱

，導致液位儀表無法滿足正常運行的需求從而產生了本可避免的故障問題

。通過放大變換電路轉換成線性的4-20mA的信號輸出

，通過纜線長距離的輸出到定點的控制室

，并且可以滿足液位控制的功能。
下面推薦兩款本公司模擬量4-20MA輸出的超聲波液位計

，僅供參考

。
（1）二線制超聲波液位計技術指標
測量范圍： 5m、10m

、15m

、25m（根據實測量程選定）
盲    區： 0.25m～0.8m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力：          4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：      4～20mA
數字輸出：無
供電電壓：      DC24V/1W

，防雷裝置內置（可定制12V供電）
環境溫度：－20℃ ～＋60℃ 高溫需定制（可定制耐溫90℃）
防護等級： IP65 或 IP68

YEH-KJ二線制與四線制超聲波實物圖

（2）四線制超聲波液位計技術指標
測量范圍： 5m

、10m、15m

、25m（根據實測量程選定）
盲    區： 0.25m～0.8m
測距精度： 0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力：          4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：      4～20mA
數字輸出：      RS485

、Modbus協議或定制協議
繼電器輸出：    兩路獨立輸出
供電電壓：      DC24V/AC220V，防雷裝置內置（可定制12V供電）
環境溫度：－20℃ ～＋60℃   高溫需定制（可定制耐溫90℃）
防護等級： IP65 或 IP68
